Khuôn hàn mặt bích CS8 (hay còn gọi là khuôn hàn La) là vật tư quan trọng trong thi công các hệ thống tiếp địa, đặc biệt tại các vị trí cần liên kết dây cáp đồng/cáp thép với mặt bích thép, tấm đồng hoặc thanh La. Việc lựa chọn đúng loại khuôn CS8 theo tiết diện dây và kích thước bề mặt hàn quyết định trực tiếp đến độ bền, khả năng dẫn điện và chất lượng mối hàn.Bài viết này sẽ cung cấp kiến thức chuyên sâu về khuôn hàn mặt bích CS8, bảng tra lượng thuốc hàn chính xác và báo giá ưu đãi nhất hiện nay.
Giới thiệu về khuôn hàn mặt bích CS8 (khuôn hàn La)
Khuôn hàn mặt bích là gì?
Khuôn hàn mặt bích (Face Plate Mould) là loại khuôn Graphite thiết kế riêng cho các mối nối cáp đồng/cáp thép với bề mặt kim loại phẳng. Khi kích hoạt phản ứng hóa nhiệt, thuốc hàn nóng chảy tạo ra mối hàn đồng đặc, gắn chặt dây cáp xuống mặt bích thép hoặc đồng.Đặc điểm nổi bật:
Không bị oxy hóa theo thời gian
Không lỏng mối nối khi rung động
Không suy hao dòng sét
Tuổi thọ cao hơn các phương pháp kẹp cơ khí

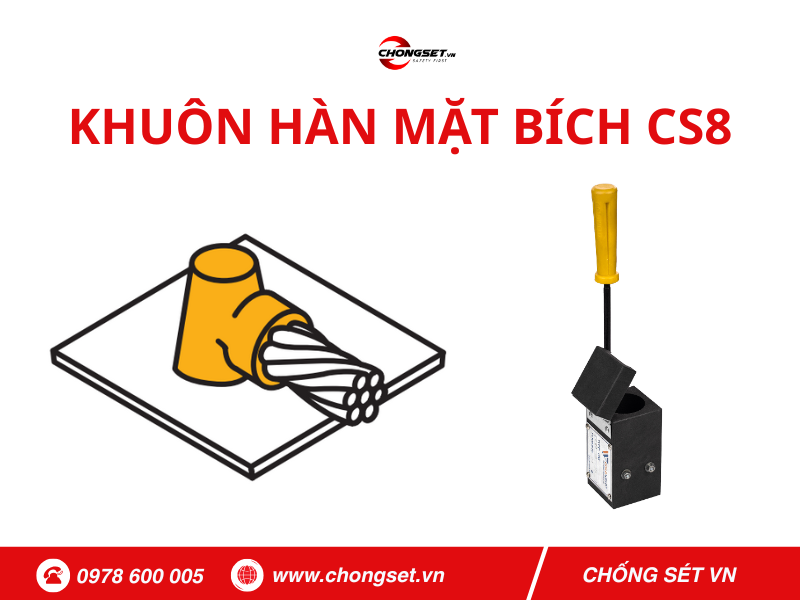

Khuôn hàn mặt bích CS8
Cấu tạo khuôn hàn
Khuôn hàn CS8 được làm từ Graphite chịu nhiệt 3000°C, gồm 3 phần chính:
Thân khuôn: có rãnh đặt dây và rãnh đặt mặt bích/La thép.
Nắp khuôn: giữ nhiệt và ngăn thuốc hàn bắn ra ngoài.
Hốc phản ứng: nơi chứa thuốc hàn + thuốc mồi, nơi diễn ra phản ứng hóa nhiệt.
Khuôn CS8 thường sử dụng tay kẹp loại HCC hoặc HCD tùy theo size khuôn.
Khuôn chuẩn giúp mối hàn bóng, đặc, không bị xì thuốc hay rỗ khí.
Phân loại vật liệu hàn được với khuôn mặt bích CS8
Dựa trên thực tế thi công và yêu cầu từ các trạm viễn thông, khuôn CS8 có thể hàn tốt các vật liệu sau:
Bề mặt kim loại phẳng: mặt bích thép, mặt bích đồng, thanh La thép, thanh La đồng
Nhờ khả năng hàn đa dạng vật liệu như trên, khuôn CS8 được ứng dụng nhiều trong trạm BTS viễn thông, chân cột anten, hệ thống tiếp địa nhà xưởng và các vị trí cần mối hàn phẳng, chắc chắn và bền lâu.
Bảng tra lượng thuốc hàn cho khuôn mặt bích CS8
Tiết diện dây (mm²)
Lượng thuốc hàn (g)
Mã khuôn Graphite (CS8)
Loại tay kẹp
10mm²
45g
CS8-A-10
HCA
16mm²
45g
CS8-A-16
HCA
25mm²
45g
CS8-A-25
HCA
35mm²
65g
CS8-A-35
HCA
50mm²
90g
CS8-A-50
HCA
70mm²
90g
CS8-A-70
HCA
95mm²
115g
CS8-A-95
HCA
120mm²
115g
CS8-C-120
HCC
150mm²
150g
CS8-C-150
HCC
185mm²
200g
CS8-C-185
HCC
240mm²
250g
CS8-C-240
HCC
300mm²
250g
CS8-C-300
HCC
Lưu ý: Mỗi hãng khuôn có thể thay đổi nhẹ định mức. Khi đặt hàng, nên gửi ảnh dây và mặt bích để tư vấn chính xác hơn.
Hướng dẫn thi công khuôn hàn la CS8 (chuẩn thợ)
Thi công mối hàn CS8 cần chuẩn xác để đảm bảo mối hàn đặc – bóng – không rỗ khí.
1. Làm sạch vật liệu
Dùng bàn chải thép đánh sạch oxi hóa trên dây và mặt bích. Đây là bước quan trọng nhất.
2. Khò nóng khuôn và vật liệu
Giúp loại bỏ hơi ẩm, tránh nổ thuốc hoặc rỗ mối hàn.
3. Lắp đặt khuôn CS8
Đặt dây và mặt bích khít vào khuôn, dùng tay kẹp siết chặt. Nếu dây nhỏ hơn rãnh, dùng đất sét bịt khe hở.
4. Đổ thuốc hàn
Đặt miếng nhôm lót đáy
Đổ thuốc hàn đúng lượng
Rắc thuốc mồi lên trên
5. Kích lửa
Dùng súng mồi lửa kích hoạt phản ứng. Thuốc cháy trong vài giây.
6. Hoàn thiện mối hàn
Chờ mối hàn nguội 1–2 phút rồi mở khuôn. Vệ sinh xỉ hàn và kiểm tra độ bám.

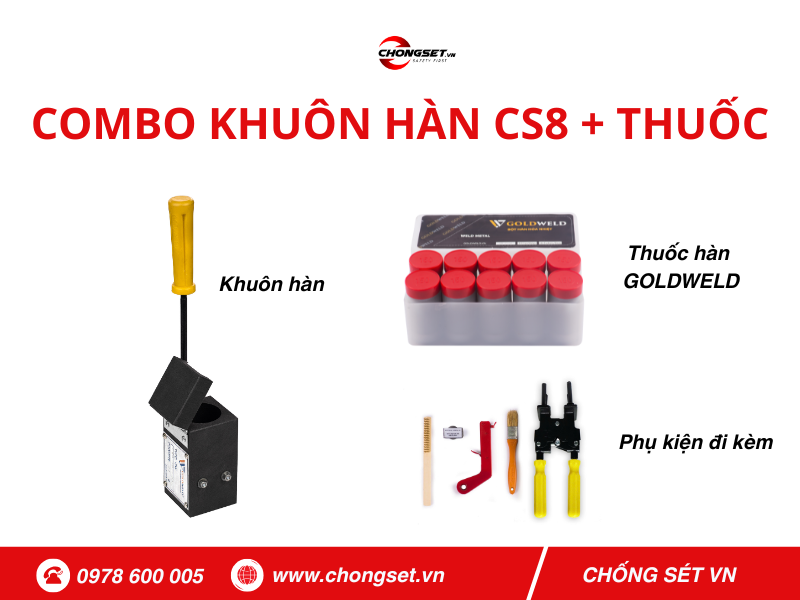

Giá khuôn hàn mặt bích CS8 – Giá tốt cho thợ thi công
Mua khuôn hàn CS8 chính hãng ở đâu uy tín? (Hà Nội / HCM)
Không khó để mua khuôn hàn, nhưng để chọn đúng kích thước khuôn phù hợp với dây và mặt bích thì cần đơn vị am hiểu kỹ thuật.Tại CHỐNG SÉT VN, chúng tôi cam kết:
Hàng sẵn kho: đủ size từ 10–120mm²
Tư vấn kỹ thuật 24/7: chọn khuôn + lượng thuốc hàn chuẩn
Giao nhanh trong ngày tại Hà Nội & HCM
Bảo hành khuôn lỗi sản xuất (nứt, vỡ khi chưa sử dụng)
Chiết khấu cho thợ thi công & nhà thầu
Đừng để mối hàn lỗi ảnh hưởng đến cả hệ thống tiếp địa của công trình. Liên hệ ngay để nhận bảng giá khuôn hàn CS8 của GOLDWELD tốt nhất hôm nay!
