Khuôn hàn chữ T cáp với cáp CC2 là giải pháp tối ưu cho thi công hàn hóa nhiệt trong hệ thống tiếp địa và chống sét. Loại khuôn này giúp tạo mối nối cáp–cáp chắc chắn, dẫn điện ổn định và có độ bền cao theo thời gian. Việc lựa chọn đúng mã khuôn phù hợp và định lượng thuốc hàn chính xác giúp đảm bảo chất lượng mối hàn, đồng thời tối ưu chi phí thi công.
Khuôn hàn chữ T cáp với cáp (CC2) là gì?
Khuôn hàn chữ T cáp với cáp (CC2) là loại khuôn dùng trong hàn hóa nhiệt để tạo mối nối giữa ba nhánh cáp, trong đó một nhánh cáp được hàn vuông góc với sợi cáp chính, tạo thành hình dạng chữ T.Đây là kiểu hàn:
Thông dụng nhất trong hệ thống tiếp địa – chống sét
Được sử dụng rộng rãi khi thi công lưới tiếp địa
Phù hợp cho cả công trình dân dụng lẫn công nghiệp
Chính vì vậy, khuôn hàn CC2 gần như là lựa chọn tiêu chuẩn trong các công trình chống sét hiện nay.
Cấu tạo khuôn hàn hóa nhiệt CC2
Các mã khuôn hàn thông dụng: CC2-N-5050, CC2-N-7070, CC2-N-9595
Chất liệu: Graphite, độ bền cao, chịu nhiệt lên đến 3000 độ C
Hàn được nhiều lần (khoảng 70 lần trở lên)
Bảo hành chính hãng: 12 tháng giao hàng toàn quốc
Thương hiệu: GOLDWELD VIỆT NAM

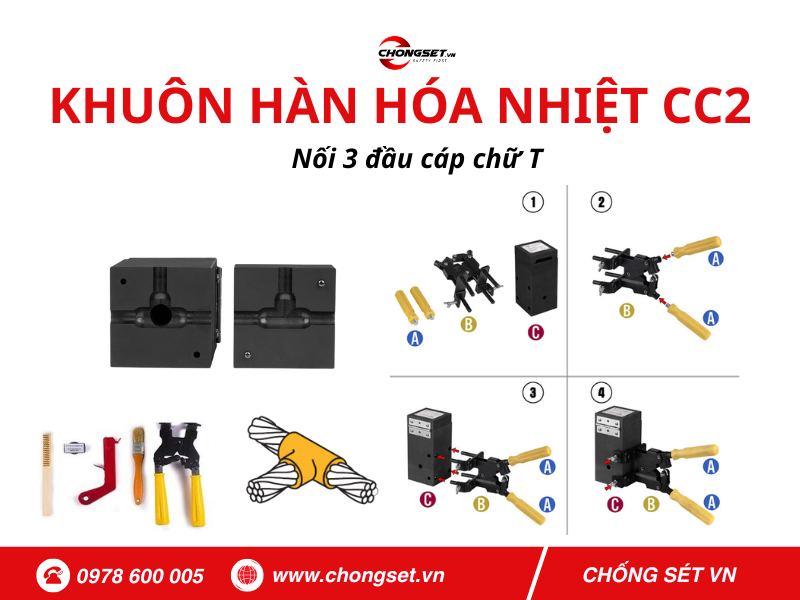

Khuôn hàn hóa nhiệt GOLDWELD chữ T nối 3 đầu cáp CC2
Bảng dưới đây giúp tra nhanh lượng thuốc hàn và mã khuôn CC2 tương ứng theo tiết diện cáp chính và cáp nhánh, áp dụng cho liên kết cáp đồng trong hệ thống tiếp địa và chống sét.
Bảng tra nhanh thuốc hàn & mã khuôn CC2
Cáp A (mm²)
Cáp B (mm²)
Thuốc hàn (g)
Mã khuôn CC2
10
10
25
CC2-N-1010
16
16
32
CC2-N-1616
25
25
45
CC2-N-2525
35
35
45
CC2-N-3535
50
50
90
CC2-N-5050
70
70
90
CC2-N-7070
95
95
115
CC2-N-9595
120
120
150
CC2-C-120120
150
150
200
CC2-C-150150
185
185
200
CC2-C-185185
240
240
150 × 2
CC2-D-240240
300
300
200 × 2
CC2-D-300300
Cách chọn mã khuôn CC2 theo tiết diện cáp
Mã khuôn hàn CC2 được quy ước dựa trên tiết diện cáp chính (A) và cáp nhánh (B) trong mối hàn chữ T. Việc chọn đúng mã khuôn giúp mối hàn đạt độ bền cơ học cao, dẫn điện ổn định và tránh lãng phí vật tư.
Nguyên tắc đọc mã khuôn CC2
CC2: Khuôn hàn chữ T – cáp với cáp
Ký hiệu N / C / D: Nhóm khuôn theo dải tiết diện cáp
A – B: Tiết diện cáp chính và cáp nhánh (mm²)
Ví dụ:
CC2-N-5050: Hàn cáp 50mm² với cáp 50mm²
CC2-N-7035: Hàn cáp chính 70mm² với cáp nhánh 35mm²
Các bước chọn mã khuôn CC2
Xác định tiết diện hai dây cáp tham gia mối hàn
Chọn nhóm khuôn (N / C / D) phù hợp với dải tiết diện
Ưu tiên theo cáp có tiết diện lớn hơn nếu hai cáp khác kích thước
Kiểm tra định lượng thuốc hàn tương ứng với mã khuôn đã chọn
Vì sao chất lượng graphite quyết định độ bền khuôn hàn?
Nhiều người khi mua khuôn hàn CC2 thường chỉ quan tâm đến giá, nhưng trên thực tế, graphite mới là yếu tố quyết định chất lượng thật sự.
Graphite kém chất lượng:
Nhanh xuống cấp sau vài lần hàn
Dễ nứt, mẻ cạnh khuôn
Hao thuốc hàn
Mối hàn không đều, dễ lỗi
Graphite cao cấp:
Chịu nhiệt tốt, ổn định
Hàn được nhiều lần
Bề mặt khuôn bền, ít mài mòn
Mối hàn đẹp, chắc, đồng nhất
Đối với các công trình lớn hoặc thi công nhiều điểm hàn, việc đầu tư khuôn graphite tốt sẽ giúp tiết kiệm chi phí lâu dài và giảm rủi ro kỹ thuật.
Khuôn hàn chữ T cáp với cáp Goldweld được kỹ sư tin dùng
Trong số các thương hiệu khuôn hàn hóa nhiệt trên thị trường, Goldweld là cái tên được nhiều kỹ sư và đơn vị thi công tin tưởng lựa chọn.Ưu điểm nổi bật của khuôn hàn Goldweld:
Graphite cao cấp, chịu nhiệt cao, tuổi thọ lâu
Gia công chính xác, khuôn khớp kín
Giảm hao hụt thuốc hàn
Mối hàn chắc chắn, dẫn điện tốt
Phù hợp cho cả công trình nhỏ và công trình yêu cầu kỹ thuật cao
Khuôn hàn chữ T cáp với cáp Goldweld được nhiều kỹ sư tin dùngKhuôn hàn được sử dụng rộng rãi trong:
Khuôn hàn chữ T cáp với cáp CC2 là giải pháp hiệu quả cho thi công hàn hóa nhiệt trong hệ thống tiếp địa và chống sét, giúp tạo mối nối bền chắc, dẫn điện ổn định và sử dụng lâu dài. Việc lựa chọn đúng mã khuôn theo tiết diện cáp và định lượng thuốc hàn phù hợp đóng vai trò quyết định đến chất lượng mối hàn và độ an toàn của công trình.
