Khuôn hàn 3 ngả cáp với cọc CR25 sẵn kho, đặt giao ngay

Khuôn hàn 3 ngả là vật tư quan trọng trong thi công tiếp địa, đặc biệt tại các điểm chia nhánh mạch vòng hoặc những tuyến tiếp địa cần kết nối 3 hướng cáp vào chung một cọc.

Việc lựa chọn đúng loại khuôn, đúng tiết diện và đúng lượng thuốc hàn giúp mối hàn đạt độ bền cao, dẫn điện ổn định và đảm bảo an toàn lâu dài cho hệ thống chống sét.

Trong bài viết này, Chống Sét VN cung cấp thông tin đầy đủ về: khuôn hàn CR25 3 đầu cáp với cọc, bảng tra thuốc hàn tiêu chuẩn GOLDWELD, hướng dẫn thi công đúng kỹ thuật và báo giá thợ ưu đãi nhất hiện nay.

Khuôn hàn 3 ngả là gì?

Khuôn hàn 3 ngả (3-way mould) là khuôn graphite chuyên dùng trong hàn hóa nhiệt, được thiết kế để tạo mối nối giữa 3 dây cáp đồng hoặc dây thép mạ kẽm với 1 cọc tiếp địa.

Phản ứng nhiệt nhôm–đồng tạo ra đồng nóng chảy, giúp mối nối trở thành một khối kim loại liền mạch, độ bền cao và gần như không bị suy hao theo thời gian.

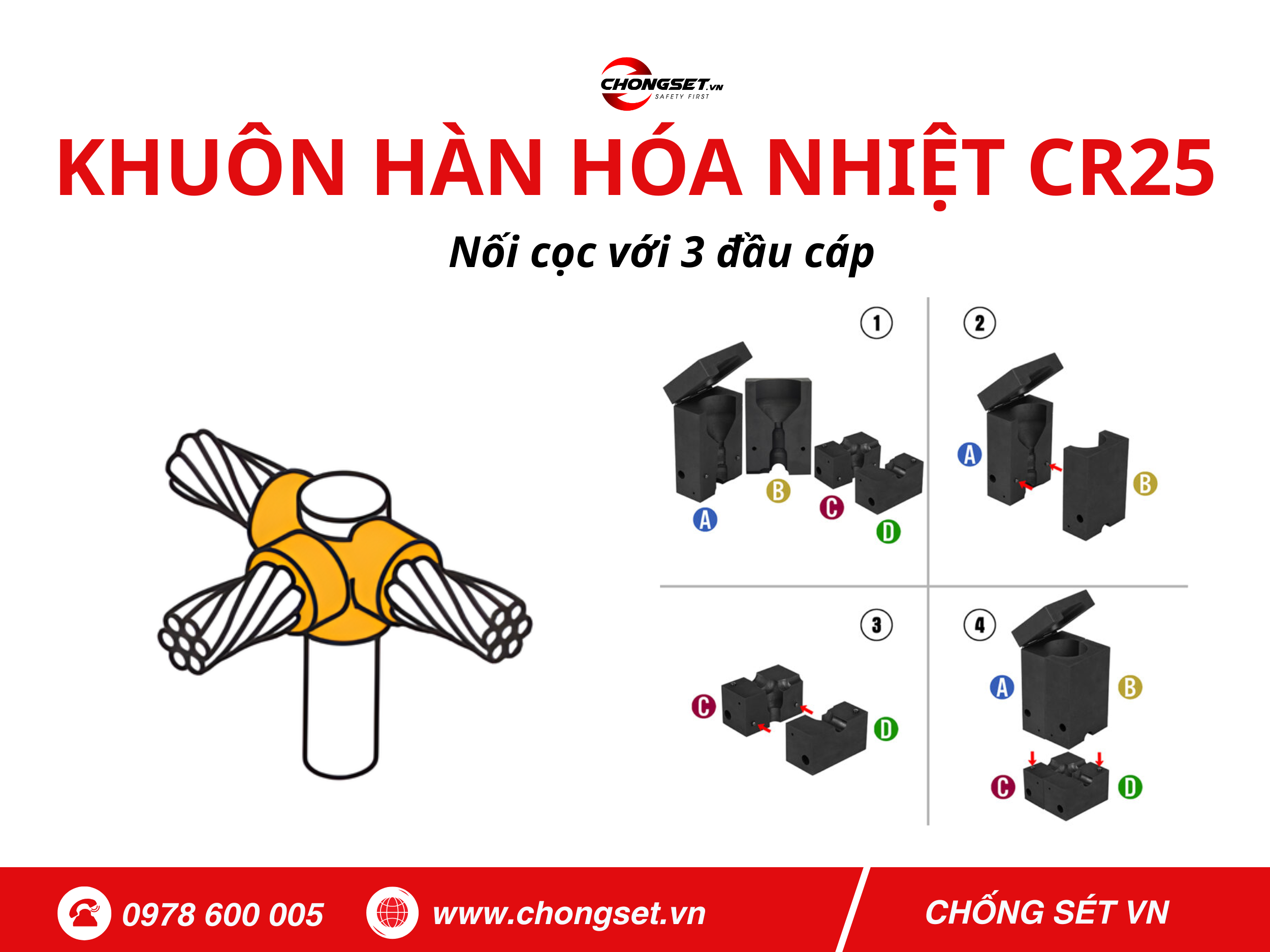

>>> Khuôn hàn hóa nhiệt GOLDWELD CR25 nối cọc với 3 đầu cáp

Cấu tạo khuôn hàn hóa nhiệt 3 ngả CR25 – đúng chuẩn thợ dùng

Một bộ khuôn hàn hóa nhiệt CR25 nối cọc với 3 đầu cáp  chất lượng gồm các thành phần sau:

• Thân khuôn graphite chịu nhiệt 3000°C

Graphite giúp khuôn chịu được nhiệt độ cao trong phản ứng hóa nhiệt mà không bị nứt vỡ.

• Ba rãnh đặt dây bố trí khoa học

Mỗi rãnh được thiết kế phù hợp với tiết diện dây (25 – 95mm²), giúp dây nằm chắc chắn và tạo mối hàn đồng tâm.

• Khoang phản ứng + lỗ dẫn kim loại lỏng

Thuốc hàn được đốt cháy tại khoang phản ứng, đồng nóng chảy chảy xuống vị trí liên kết.

• Nắp khuôn và chốt khóa

Tăng độ kín, giúp phản ứng diễn ra ổn định, không trào thuốc.

• Kẹp khuôn HCA hoặc HCC

Tùy thuộc vào mã khuôn và kích thước dây.

>> Khuôn thiết kế chuẩn giúp mối hàn bóng đẹp, đặc chắc, không rỗ khí điều mà khuôn giá rẻ chất lượng thấp không thể đáp ứng.

Ứng dụng của khuôn hàn 3 ngả trong thi công tiếp địa

Khuôn hàn 3 ngả được sử dụng trong rất nhiều tình huống thi công, đặc biệt là những điểm chia nhánh quan trọng:

✔ Hệ thống tiếp địa mạch vòng nhà xưởng

Cáp tiếp địa thường chạy vòng quanh công trình. Các điểm chia nhánh để đưa dây vào tủ điện, móng cột hoặc các khu vực chức năng đều cần mối hàn 3 ngả.

✔ Trạm BTS viễn thông

Hệ thống tiếp địa của trạm BTS có nhiều nhánh dẫn xuống chân cột anten, bộ đếm sét và các hộp phối quang, yêu cầu mối hàn bền chắc, không suy hao.

✔ Nhà máy công nghiệp – trạm biến áp – kho xưởng

Ở những nơi cần độ tin cậy cao, khuôn hàn 3 ngả là lựa chọn bắt buộc để tối ưu hóa phân bố dòng sét.

✔ Các tuyến tiếp địa chính – nhánh rẽ – nhánh vòng

Những mối nối nằm ở vị trí sâu trong lòng đất, khó kiểm tra và không thể thay thế về sau cần mối hàn hóa nhiệt để đảm bảo tuổi thọ dài hạn. Có thể nói, bất kỳ công trình nào yêu cầu độ bền cao và an toàn tuyệt đối đều ưu tiên sử dụng khuôn 3 ngả.

Bảng tra lượng thuốc hàn cho khuôn hàn CR25 nối 3 đầu cáp với cọc

Dưới đây là bảng tra thuốc hàn cho khuôn CR25, trích từ Catalogue GOLDWELD

Lưu ý quan trọng cho thợ thi công:

• Dây 70mm² trở lên luôn cần 200g – 300g thuốc hàn.
• Tất cả CR25 đều dùng tay kẹp HCD.
• Khi dây nhỏ hơn rãnh khuôn → phải bịt đất sét.

Quy trình thi công chuẩn kỹ thuật hạn chế lỗi mối hàn

Thi công bằng khuôn nối 3 đầu cáp với cọc đòi hỏi độ chính xác cao, đặc biệt tại các điểm chia nhánh quan trọng của hệ thống tiếp địa. Dưới đây là quy trình chuẩn giúp hạn chế đến lỗi mối hàn, đảm bảo mối nối bền – chắc – dẫn điện tốt:

Bước 1: Vệ sinh sạch dây và cọc

• Dùng bàn chải thép đánh sạch lớp gỉ và oxi hóa.
• Đây là yếu tố quan trọng nhất quyết định mối hàn có ăn vào vật liệu hay không.
• Bề mặt càng sạch, khả năng kết dính của đồng nóng chảy càng cao.

Bước 2: Khò nóng khuôn hàn

• Mục đích: đuổi ẩm hoàn toàn và làm nóng bề mặt tiếp xúc.
• Khuôn khô giúp thuốc hàn phản ứng ổn định, tránh hiện tượng nổ thuốc hoặc rỗ khí.

Bước 3: Lắp dây và cọc vào đúng vị trí

• Ba dây đồng phải được đặt sát đáy rãnh để mối hàn liên kết đều.
• Cọc cần nằm đúng tâm khuôn để đồng lỏng chảy xuống chính xác.
• Siết tay kẹp để cố định toàn bộ hệ thống.

Bước 4: Đặt miếng nhôm và đổ thuốc hàn đúng định mức

• Miếng nhôm giúp tạo lớp ngăn và giữ thuốc ở đúng khoang phản ứng.
• Đổ thuốc theo đúng bảng tra cho từng tiết diện dây → tránh thiếu hoặc thừa thuốc.
• Rắc thuốc mồi lên trên để kích hoạt phản ứng.

Bước 5: Mồi lửa – bắt đầu phản ứng

• Dùng súng mồi hoặc sáp mồi chuyên dụng.
• Phản ứng diễn ra trong 2–4 giây, tạo ra đồng nóng chảy chảy xuống mối nối.

Bước 6: Chờ nguội và kiểm tra mối hàn

Mối hàn đạt chuẩn phải đảm bảo:

• Bề mặt mối hàn bóng và đặc.
• Đồng ăn kín vào cả 3 dây và cọc.
• Không nứt, không rỗ, không trào thuốc.

Nếu đáp ứng đủ các tiêu chí trên, mối hàn sẽ có tuổi thọ tương đương cọc tiếp địa, đảm bảo dòng sét truyền dẫn ổn định và không làm tăng điện trở theo thời gian.

Giá khuôn hàn 3 ngả CR25 giá thợ ưu đãi

Giá khuôn hàn 3 ngả CR25 phụ thuộc vào tiết diện dây (25–95mm²), kích thước khuôn và lượng thuốc hàn đi kèm. Khi mua tại Chống Sét VN, thợ thi công luôn được hỗ trợ giá thợ tốt nhất thị trường.

Giá tham khảo theo nhóm:

• Khuôn hàn hóa nhiệt CR25 25–50mm²: Giá thợ – liên hệ 0978.600.005
• Khuôn hàn hóa nhiệt CR25 70–95mm²: Chiết khấu cao – giá ưu đãi theo số lượng

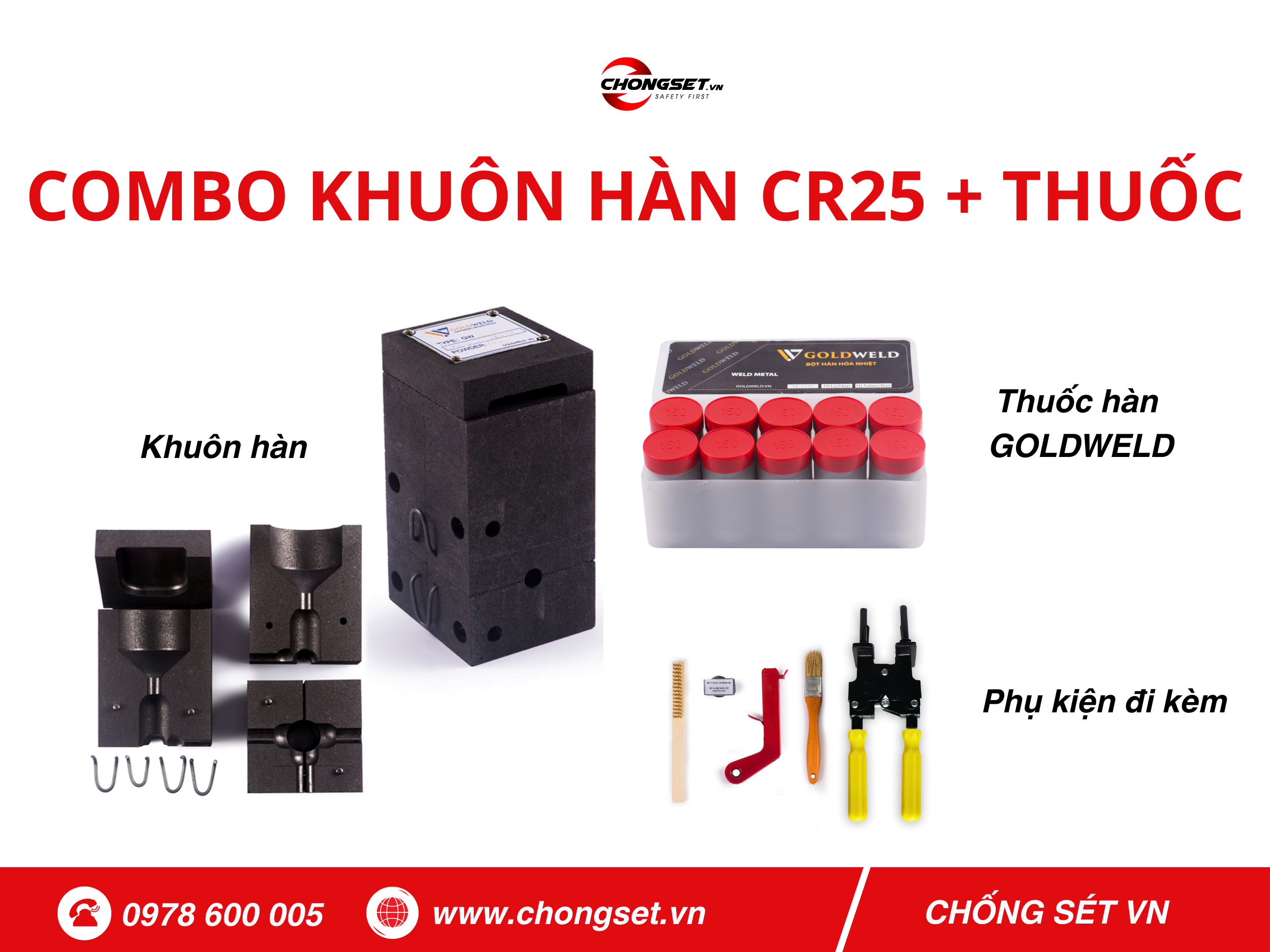

Combo tiết kiệm gồm:

• Khuôn hàn hóa nhiệt 3 ngả cáp với cọc
• Tay kẹp tương ứng
• Thuốc hàn đúng định mức
• Tặng kèm: bàn chải thép + đất sét + súng mồi

Combo giúp tiết kiệm 10–20%, phù hợp cho thợ thi công và nhà thầu.

Mua khuôn hàn 3 ngả CR25 ở đâu uy tín?

Chống Sét VN là đơn vị cung cấp khuôn hàn hóa nhiệt hàng đầu tại Việt Nam, với các ưu điểm:

• Hàng sẵn kho mọi size – GOLDWELD
• Tư vấn kỹ thuật 24/7
• Hỗ trợ xem ảnh dây – chọn đúng mã 100%
• Giao nhanh tại Hà Nội & Hồ Chí Minh
• Bảo hành khuôn nứt, lỗi graphite
• Chiết khấu cao cho thợ thi công & nhà thầu

Với gần 20 năm kinh nghiệm trong lĩnh vực tiếp địa – chống sét, chúng tôi cam kết đem đến sản phẩm chuẩn, mối hàn đẹp và giá tốt nhất thị trường. Để chọn đúng khuôn hàn hóa nhiệt nối 3 đầu cáp với cọc và đúng lượng thuốc hàn, hãy gửi cho chúng tôi ảnh dây + ảnh cọc.

📞 Hotline: 0978.600.005

🌐 Website: chongset.vn

🚚 Giao hàng nhanh – hỗ trợ công trình cần tiến độ gấp
