Khuôn hàn chữ T cọc cáp CR2: Báo giá, ứng dụng & tư vấn chọn khuôn
Trong thi công hệ thống chống sét và tiếp địa, mối nối giữa cọc tiếp địa và cáp là vị trí đặc biệt quan trọng. Nếu mối nối không đảm bảo, điện trở tiếp xúc tăng theo thời gian, dòng sét không thoát nhanh xuống đất, tiềm ẩn rủi ro mất an toàn cho công trình và thiết bị.
Chính vì vậy, khuôn hàn chữ T cọc cáp CR2 sử dụng công nghệ hàn hóa nhiệt đang được các kỹ sư chống sét ưu tiên lựa chọn nhờ tạo mối hàn liên kết vĩnh viễn, dẫn điện ổn định cho cả công trình dân dụng và công nghiệp.
Khuôn hàn chữ T cọc cáp CR2 là gì?

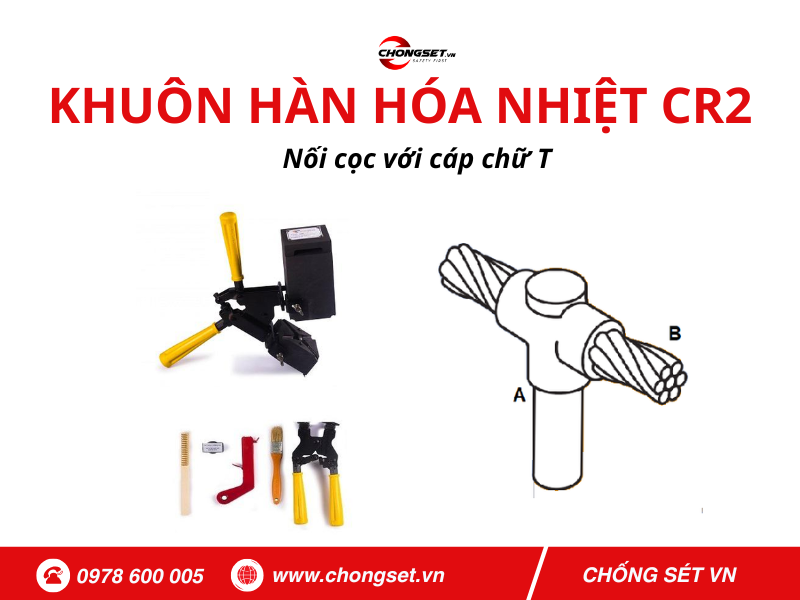

Khuôn hàn chữ T cọc cáp CR2 là khuôn hàn hóa nhiệt chuyên dụng dùng để nối cọc tiếp địa với cáp đồng theo dạng chữ T trong hệ thống tiếp địa và chống sét.
Khuôn được chế tạo từ graphite chịu nhiệt cao, tạo mối hàn liền khối, dẫn điện ổn định và không bị oxy hóa theo thời gian khi kết hợp với thuốc hàn hóa nhiệt phù hợp.
Thông số kỹ thuật khuôn hàn CR2
Thông số kỹ thuật cơ bản của khuôn hàn chữ T cọc cáp CR2 gồm:
- Kiểu mối hàn: Chữ T (T-Connection)
- Vật liệu khuôn: Graphite chịu nhiệt cao, gia công chính xác
- Ứng dụng: Hàn cọc tiếp địa với cáp đồng
- Đường kính cọc: Ø14, Ø16, Ø18, Ø20 (tùy mã khuôn cụ thể)
- Tiết diện cáp: 25mm² – 95mm²
- Tuổi thọ khuôn: 50–100 mối hàn nếu sử dụng đúng kỹ thuật
- Thuốc hàn tương thích: Thuốc hàn hóa nhiệt GOLDWELD
Việc xác định đúng thông số ngay từ đầu giúp tránh chọn sai khuôn và đảm bảo chất lượng mối hàn sau thi công. Liên hệ ngay HOTLINE 0978 600 005 để được tư vấn chính xác.

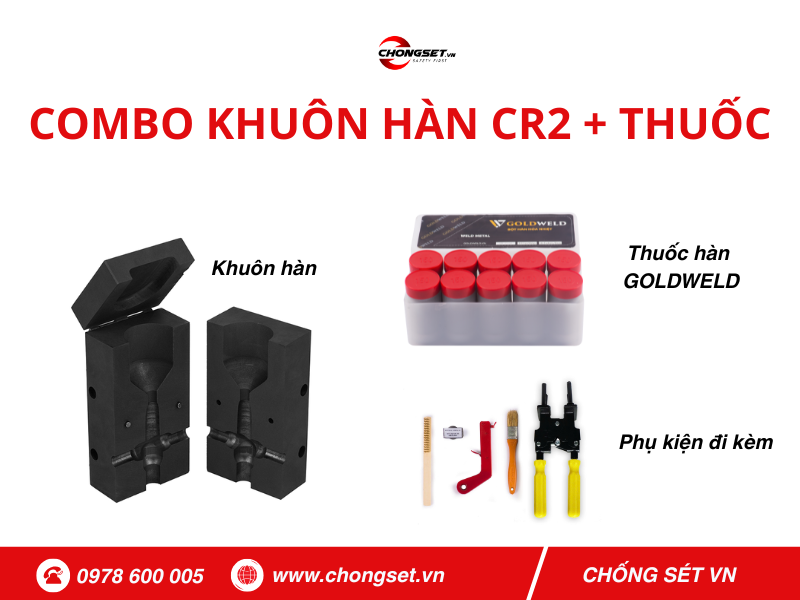

Khuôn hàn hóa nhiệt GOLDWELD CR2 nối kiểu chữ T cọc-cáp được anh em kỹ thuật tin dùng
Ưu điểm nổi bật của khuôn hàn chữ T CR2
Mối hàn dẫn điện vĩnh viễn
Hàn hóa nhiệt tạo liên kết kim loại đồng nhất giữa cọc và cáp, giúp mối nối không tăng điện trở theo thời gian, khác hoàn toàn so với kẹp cơ khí.
Không lỏng – không oxy hóa
Mối hàn chữ T không sử dụng ren hay bulong nên không bị lỏng khi rung đất và không bị ăn mòn trong môi trường ẩm hoặc nhiễm mặn.
Đạt yêu cầu kỹ thuật chống sét
Khuôn hàn chữ T cọc đồng cho mối nối đáp ứng tốt yêu cầu dẫn dòng sét lớn trong thời gian ngắn.
Thi công linh hoạt ngoài công trường
Không cần nguồn điện, không cần máy hàn, rất phù hợp cho thi công móng, hố tiếp địa sâu.
Dùng với thuốc hàn GOLDWELD mối hàn đẹp
Khi sử dụng khuôn hàn chống sét cọc cáp kết hợp thuốc hàn GOLDWELD, mối hàn có bề mặt đẹp, ít xỉ, độ ổn định cao.
Bảng tra lượng thuốc hàn cho khuôn hàn CR2 nối cọc với cáp
Bảng tra dưới đây áp dụng cho khuôn hàn chữ T cọc cáp CR2, phân loại theo đường kính cọc tiếp địa thông dụng trong thi công.
Khuôn hàn chữ T CR2 cho cọc tiếp địa 1/2” (Ø12.7 mm)
| Tiết diện cáp (mm²) | Lượng thuốc hàn (g) | Mã khuôn CR2 |
| 10 – 16 | 65 | CR2-N-12710 / CR2-N-12716 |
| 25 – 70 | 90 | CR2-N-12725 → CR2-N-12770 |
| 95 | 115 | CR2-N-12795 |
| 120 | 150 | CR2-C-127120 |
Khuôn hàn chữ T CR2 cho cọc tiếp địa 5/8” (Ø14.2 – 16 mm)
| Tiết diện cáp (mm²) | Lượng thuốc hàn (g) | Mã khuôn CR2 |
| 10 – 16 | 65 | CR2-N-1610 / CR2-N-1616 |
| 25 – 50 | 90 | CR2-N-1625 → CR2-N-1650 |
| 70 – 95 | 115 | CR2-N-1670 / CR2-N-1695 |
| 120 | 150 | CR2-C-16120 |
| 150 – 185 | 200 | CR2-C-16150 / CR2-C-16185 |
| 240 | 250 | CR2-D-16240 |
Khuôn hàn chữ T CR2 cho cọc tiếp địa 3/4” (Ø17.2 – 18 mm)
| Tiết diện cáp (mm²) | Lượng thuốc hàn (g) | Mã khuôn CR2 |
| 10 – 16 | 65 | CR2-N-1810 / CR2-N-1816 |
| 25 – 35 | 90 | CR2-N-1825 / CR2-N-1835 |
| 50 – 70 | 115 | CR2-N-1850 / CR2-N-1870 |
| 95 – 120 | 150 | CR2-C-1895 / CR2-C-18120 |
| 150 – 185 | 200 | CR2-C-18150 / CR2-C-18185 |
| 240 | 250 | CR2-D-18240 |
| 300 (2 × 150 mm²) | 150 × 2 | CR2-D-18300 |
Hướng dẫn sử dụng khuôn hàn chữ T cọc cáp CR2
Làm sạch vật liệu
Trước khi tiến hành hàn, cần vệ sinh kỹ cọc tiếp địa và cáp đồng bằng bàn chải thép chuyên dụng. Việc làm sạch giúp loại bỏ hoàn toàn bụi bẩn, lớp oxy hóa, dầu mỡ bám trên bề mặt vật liệu, từ đó đảm bảo mối hàn bám chắc và liền khối sau khi hàn hóa nhiệt.
Khò nóng khuôn và vật liệu
Dùng khò lửa để khò nóng khuôn hàn graphite CR2 trước khi hàn nhằm loại bỏ hơi ẩm còn tồn đọng. Bước này đặc biệt quan trọng vì hơi ẩm có thể gây bắn tóe kim loại nóng chảy, ảnh hưởng đến chất lượng mối hàn cũng như an toàn thi công.
Lắp đặt khuôn CR2
Đặt cọc tiếp địa và cáp đồng đúng vị trí thiết kế trong khuôn hàn CR2. Sau đó đóng chặt khuôn, đảm bảo khuôn kín hoàn toàn, không bị hở để tránh thất thoát kim loại nóng chảy trong quá trình hàn.
Đổ thuốc hàn và thuốc mồi
Tiến hành đổ thuốc hàn hóa nhiệt GOLDWELD với định lượng phù hợp theo kích thước cọc và cáp. Rắc thuốc mồi lên phía trên để hỗ trợ quá trình kích cháy, giúp phản ứng hàn diễn ra nhanh, ổn định và đạt hiệu quả cao.
Kích lửa
Sử dụng đá lửa hoặc que mồi để kích hàn. Khi thực hiện, người thi công cần đứng lệch hướng miệng khuôn nhằm đảm bảo an toàn, tránh tia lửa và kim loại nóng bắn ra ngoài.
Hoàn thiện mối hàn
Sau khi phản ứng hàn kết thúc, chờ khuôn nguội tự nhiên rồi mới tiến hành tháo khuôn. Làm sạch phần xỉ thừa và kiểm tra mối hàn. Mối hàn đạt chuẩn phải liền khối, bề mặt nhẵn, không nứt rỗ, đảm bảo khả năng dẫn điện lâu dài cho hệ thống chống sét và tiếp địa.
Những lỗi thường gặp khi dùng khuôn hàn chữ T
- Không làm sạch cọc và cáp: bề mặt còn bụi bẩn, dầu mỡ hoặc oxy hóa khiến mối hàn dễ nứt rỗ
- Không sấy khô khuôn: hơi ẩm gây bắn tóe kim loại, mối hàn kém ổn định
- Lắp sai vị trí hoặc đóng khuôn không kín: kim loại không phủ đều hoặc bị rò rỉ
- Dùng sai lượng thuốc hàn: quá ít gây hàn thiếu, quá nhiều gây tràn và lãng phí
- Tháo khuôn khi chưa nguội: mối hàn dễ nứt, rỗ hoặc biến dạng
Phương pháp Hàn hóa nhiệt hiện đại cho mối hàn bóng – bền – đẹp:
Báo giá & liên hệ mua khuôn hàn chữ T CR2
Giá khuôn hàn chữ T cọc cáp CR2 phụ thuộc vào đường kính cọc tiếp địa, tiết diện cáp đồng và số lượng đặt hàng. Việc chọn đúng mã khuôn giúp mối hàn đạt chuẩn kỹ thuật, hạn chế hàn lại và đảm bảo hệ thống tiếp địa – chống sét vận hành ổn định lâu dài. Để nhận báo giá chính xác, vui lòng liên hệ HOTLINE 0978 600 005 bộ phận kỹ thuật để được tư vấn và xác nhận thông số phù hợp với công trình.
Thông tin liên hệ mua khuôn hàn chữ T CR2
Chống sét VN cung cấp hỗ trợ:
- Tư vấn chọn khuôn hàn chữ T CR2 đúng tiêu chuẩn
- Cung cấp khuôn hàn và thuốc hàn hóa nhiệt GOLDWELD chính hãng
- Hỗ trợ kỹ thuật khi thi công
- Giao hàng toàn quốc
Chống Sét VN là đơn vị phân phối các giải pháp hàn hóa nhiệt và thiết bị chống sét, phục vụ cho công trình dân dụng, công nghiệp và hệ thống điện mặt trời.
Câu hỏi thường gặp về khuôn hàn chữ T cọc cáp CR2
Khuôn hàn chữ T cọc cáp CR2 có dùng cho cọc mạ đồng không?
Có. Khuôn hàn chữ T cọc cáp sử dụng được cho cả cọc đồng đặc và cọc thép mạ đồng, miễn là đường kính cọc phù hợp với mã khuôn. Hàn hóa nhiệt tạo liên kết kim loại liền khối nên không bị ảnh hưởng bởi lớp mạ đồng bên ngoài cọc.
Một khuôn hàn CR2 dùng được bao nhiêu mối hàn?
Thông thường, khuôn hàn chữ T CR2 sử dụng được khoảng 50–100 mối hàn, tùy kỹ thuật thao tác, cách sấy khô bảo quản khuôn và loại thuốc hàn sử dụng.
Khuôn hàn chữ T CR2 có cần dùng đúng loại thuốc hàn không?
Có. Để mối hàn đạt chất lượng tốt nhất, cần sử dụng thuốc hàn hóa nhiệt tương thích với khuôn CR2 (khuyến nghị thuốc hàn GOLDWELD) và tra đúng lượng thuốc theo bảng kỹ thuật. Việc dùng sai loại hoặc sai định lượng thuốc hàn có thể làm mối hàn rỗ, tràn hoặc kém ổn định.
