Cách Lắp Đặt Thiết Bị Chống Sét Lan Truyền (SPD) Đúng Kỹ Thuật

Nhiều hệ thống điện đã lắp SPD nhưng thiết bị vẫn hỏng do cách lắp không đúng kỹ thuật. Nguyên nhân thường nằm ở vị trí lắp, cách đấu nối và đặc biệt là hệ thống tiếp địa không đạt. SPD chỉ phát huy hiệu quả khi được lắp đúng nguyên lý và có đường xả xuống đất đủ tốt.

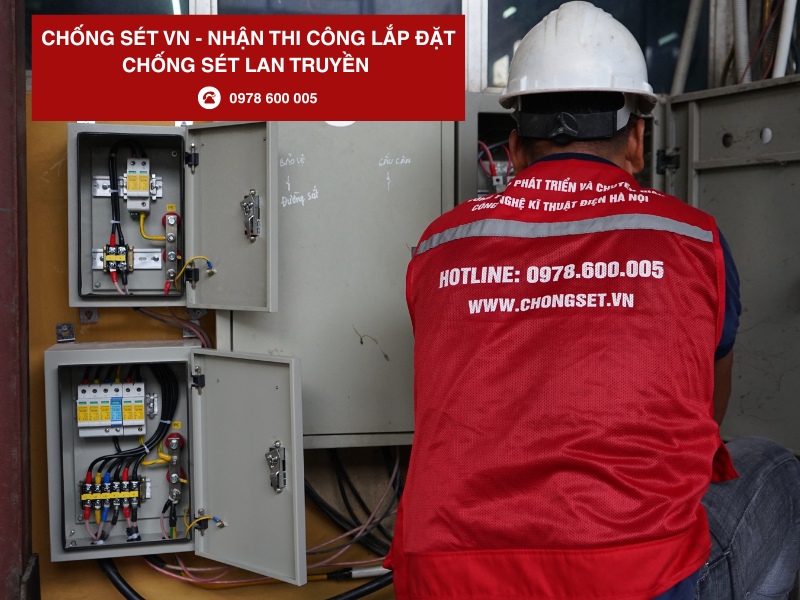

Bài viết này CHONGSET.VN sẽ hướng dẫn cách lắp SPD đúng kỹ thuật để đảm bảo khả năng bảo vệ thực tế.

SPD là gì? Tại sao các công trình hiện đại bắt buộc phải có?

SPD (Surge Protective Device) là thiết bị chống sét lan truyền, thường được lắp trong tủ điện để bảo vệ các thiết bị như camera, inverter, tủ điều khiển, thiết bị điện tử…

Về bản chất, SPD không phải thiết bị ngắt điện. Nó hoạt động bằng cách dẫn dòng xung điện áp đột biến xuống hệ thống tiếp địa trước khi kịp gây hư hỏng cho thiết bị phía sau.

Trong thực tế thi công, hơn 80% các sự cố hỏng hóc sau mưa giông không đến từ sét đánh trực tiếp, mà do xung sét cảm ứng lan truyền theo đường dây điện lưới, dây tín hiệu vào trong nhà. Đây là lý do việc trang bị SPD phân cấp là tiêu chuẩn bắt buộc cho các công trình công nghiệp và dân dụng hiện đại.

Cách lắp thiết bị chống sét lan truyền đúng kỹ thuật

Lắp SPD không phức tạp, nhưng nếu sai những điểm cơ bản thì hiệu quả gần như không có.

Trong quá trình làm thực tế, có 3 nguyên tắc luôn phải nhớ:

• SPD luôn đấu song song, không nối tiếp tải

• Dây nối phải càng ngắn càng tốt (thường ≤ 0.5m)

• Vị trí lắp nên ngay sau CB tổng, càng gần nguồn càng tốt

Ngoài ra, SPD chỉ hoạt động tốt khi hệ thống tiếp địa đạt chuẩn.
 Nếu tiếp địa kém, dù đấu đúng thiết bị vẫn không bảo vệ được hệ thống.

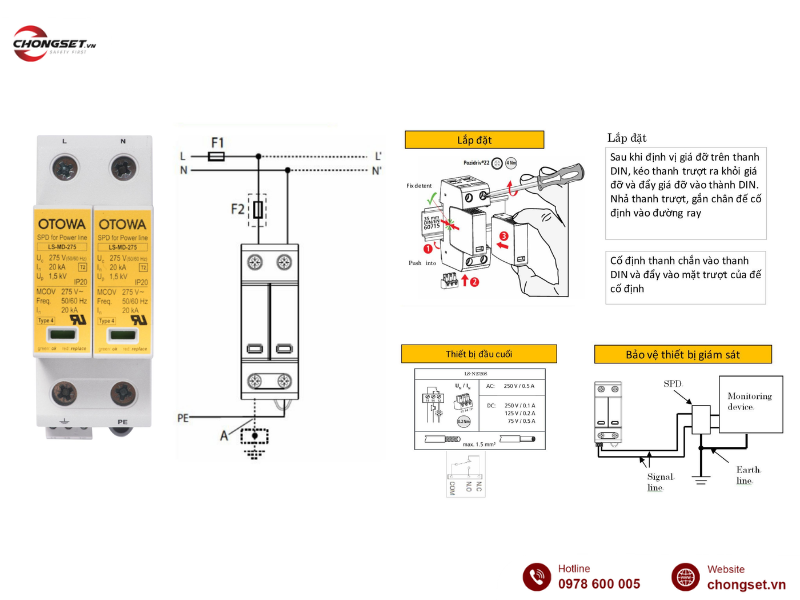

Cách lắp thiết bị chống sét lan truyền 1 pha

Chuẩn bị: Kìm cắt, tua vít, bút thử điện, cáp đồng bọc PVC (tiết diện ≥ 16 mm² trở lên). Luôn cắt điện CB tổng và kiểm tra kỹ trước khi thao tác.

Bước 1: Xác định vị trí trên thanh ray DIN 35mm. Vị trí tối ưu là ngay sau thiết bị đóng cắt tổng (Main CB) và càng gần thanh đồng tiếp địa càng tốt để tối ưu hóa Quy tắc 50cm.

Bước 2: Gắn cố định SPD lên thanh ray.

Bước 3: Đấu nối dây:

• Trích dây Pha (L) từ sau CB tổng → Đưa vào cực L của SPD.

• Trích dây Trung tính (N) → Đưa vào cực N của SPD.

• Từ cực PE của SPD → Nối thẳng xuống thanh đồng tiếp địa tủ điện bằng dây dẫn cáp đồng (dây PE là đường xả chính nên phải đi thẳng, tuyệt đối không cuộn vòng).

Bước 4: Kiểm tra lại lực xiết ốc, đảm bảo không có mo-ve.

Bước 5: Cấp điện. Kiểm tra cửa sổ hiển thị trên module SPD: Màu xanh (Hoạt động tốt) / Màu đỏ (Module đã hỏng, cần rút ra thay thế).

Tham khảo: Thiết bị chống sét lan truyền OTOWA đường nguồn LSK-N2720S cho hệ thống điện 1 pha

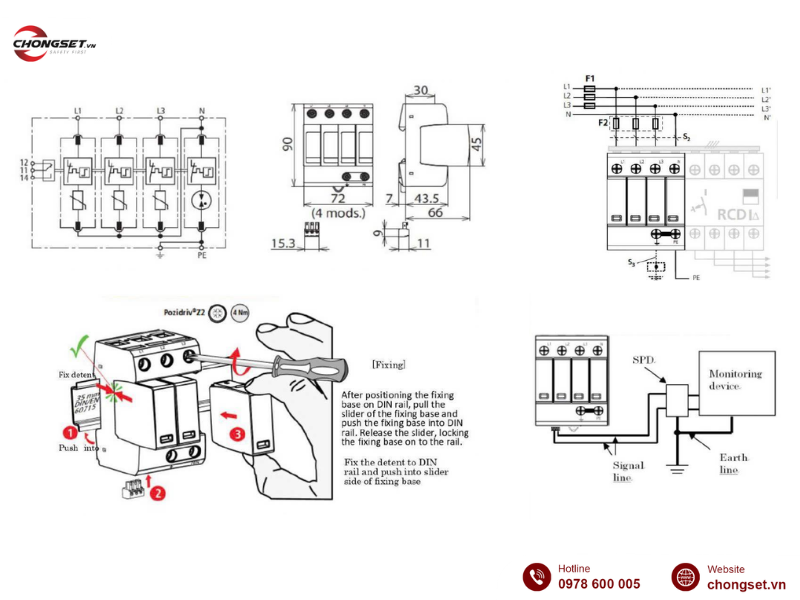

Cách lắp thiết bị chống sét lan truyền 3 pha

Với lưới điện Việt Nam (thường là sơ đồ mạng TT), các kỹ sư chuyên nghiệp luôn ưu tiên sử dụng cấu hình 3+1 (3 module MOV cho pha và 1 module GDT cho trung tính) để ngăn chặn rò điện ra vỏ thiết bị và chống chập cháy khi xảy ra sự cố đứt dây trung tính.

Bước 1: Gắn SPD 3 pha lên thanh ray DIN, gần CB tổng nhất.

Bước 2: Đấu nối (Kết hợp Back-up MCB):

• Từ 3 pha L1, L2, L3 sau CB tổng → Đi qua MCB dự phòng → Đấu vào 3 cực L1, L2, L3 trên SPD.

• Dây Trung tính (N) → Đấu vào cực N của SPD.

• Cực PE (Nằm dưới module GDT) → Dùng cáp đồng tiết diện lớn (16mm² - 25mm²) nối thẳng xuống thanh đồng tiếp địa của tủ.

Bước 3: Cấp điện và kiểm tra các cờ báo trạng thái. Đối với các hệ thống lớn, kết nối thêm dây tín hiệu (Remote Signal) từ SPD về trung tâm điều khiển BMS để giám sát từ xa.

Tham khảo: Thiết bị chống sét lan truyền OTOWA đường nguồn LSK-T2720S cho hệ thống điện 3 pha

Cách làm tiếp địa cho hệ thống chống sét lan truyền SPD

Theo TCVN 9385:2012, điện trở tiếp địa của hệ thống chống sét lan truyền nên nhỏ hơn 4 Ohm, với các công trình quan trọng có thể yêu cầu thấp hơn.

Bước 1: Xác định vị trí và đào rãnh tiếp địa

Đào rãnh sâu 600–800mm, rộng 300–500mm. Tránh các khu vực có cáp ngầm hoặc ống nước. Nếu đất có điện trở suất cao (đất cát, đá), cần tính đến phương án khoan giếng tiếp địa sâu.

Bước 2: Đóng cọc và liên kết hệ tiếp địa

Đóng cọc theo vị trí đã xác định, khoảng cách giữa hai cọc tiếp địa thường 1 - 2 lần độ dài cọc đóng xuống đất. Sau đó rải cáp đồng trần để liên kết các cọc thành một hệ thống thống nhất, các mối nối nên dùng hàn hóa nhiệt để đảm bảo độ bền và dẫn điện ổn định.

Bước 3: Giảm điện trở đất (nếu cần)

Với khu vực đất có điện trở cao, bổ sung hóa chất giảm điện trở quanh cọc hoặc dọc tuyến cáp đồng để tăng khả năng dẫn điện và giữ ổn định theo thời gian.

Bước 4: Đấu nối SPD vào hệ thống tiếp địa

Sử dụng dây dẫn tiết diện ≥ 16 mm² để nối từ SPD xuống hệ tiếp địa, dây cần đi thẳng và ngắn nhất có thể để đảm bảo hiệu quả xả xung.

Bước 5: Hoàn thiện và kiểm tra

Sau khi thi công, tiến hành đo điện trở tiếp địa yêu cầu nhỏ hơn 4 Ohm. Nếu chưa đạt, cần bổ sung cọc hoặc xử lý lại hệ thống.

👉 Trong thực tế, có thể hiểu đơn giản: SPD là thiết bị xả, còn tiếp địa là đường thoát. Đường thoát không tốt thì thiết bị cũng không phát huy được hiệu quả.

Những lỗi thực tế thường gặp khi lắp SPD

Đi kiểm tra thực tế nhiều công trình, chúng tôi thường xuyên gặp các lỗi cơ bản sau khiến hệ thống bảo vệ bị vô hiệu hóa:

• Dây dẫn quá dài, đi dây cuộn vòng: Vi phạm quy tắc 50cm, làm điện áp dư Up dâng cao đánh thủng cách điện của thiết bị.

• Chỉ dùng 1 bộ SPD cho toàn nhà máy: Thiếu sự "Phân cấp bảo vệ". Cần có SPD Type 1 ở tủ tổng (chịu dòng xả lớn) và SPD Type 2, Type 3 ở tủ nhánh (có điện áp bảo vệ $U_p$ thấp, nhạy bén hơn).

• Tiếp địa không đạt chuẩn hoặc bị đứt ngầm: Sau 2-3 năm, mối nối bằng kẹp bị rỉ sét, điện trở đất tăng cao, xung sét không có đường thoát.

• Không lắp thiết bị bảo vệ dự phòng (MCB hoặc cầu chì) trước SPD: Khi SPD hết tuổi thọ bị ngắn mạch sẽ gây nhảy CB tổng, làm sập nguồn toàn bộ dây chuyền.

• Bỏ quên khâu bảo trì: Nhiều người nghĩ lắp xong là an toàn vĩnh viễn. Thực tế, sau những cú sét đánh mạnh, các module chống sét sẽ suy giảm khả năng chịu đựng. Cần kiểm tra định kỳ trước mùa mưa bão để thay thế các lõi lọc đã chuyển sang màu đỏ.
