Tầm quan trọng và cấu tạo của thiết bị cắt lọc sét

Các thiết bị cắt lọc sét được xem là sản phẩm cần thiết cho mọi công trình. Chúng giúp bảo vệ các thiết bị điện, điện tử, và đảm bảo an toàn cho con người.

Tầm quan trọng và cấu tạo của thiết bị cắt lọc sét

Việt Nam nằm trong khu vực hứng chịu nhiều đợt mưa dông, sấm sét mỗi năm. Các dòng điện sét cũng thường rất lớn. Các dòng sét đánh trực tiếp, hoặc sét lan truyền có thể gây thiệt hại cho công trình, các thiết bị điện, điện tử, viễn thông bên trong công trình đó. Vì thế, việc trang bị hệ thống chống sét, các thiết bị cắt sét cho nhà ở, văn phòng, công ty… rất quan trọng.

Tuy nhiên, không ít chủ đầu tư, gia chủ lại chưa lưu tâm tới hệ thống này, chỉ khi xảy ra thiệt hại mới bắt đầu làm hệ thống chống sét. Tìm hiểu ngay tầm quan trọng của các thiết bị cắt sét và cấu tạo của chúng để có sự lựa chọn phù hợp cho công trình kiến trúc của mình nhé.

Việt Nam hứng chịu nhiều đợt mưa dông, sấm sét mỗi năm.

Thiết bị cắt lọc sét là gì?

Thiết bị cắt lọc sét là vật tư giúp giảm tốc độ biến thiên dòng và áp của sét, cắt giảm biên độ xung sét.

Chúng được thiết kế nhằm mục tiêu bảo vệ các thiết bị điện, điện tử nhạy cảm tránh các hư hại do các xung sét, quá áp đột biến, các hiện tượng giao thoa RF gây ra.

Thường sẽ có 2 loại thiết bị cắt sét thường gặp nhất là:

• Thiết bị cắt sét 1 pha
• Thiết bị cắt sét 3 pha

Thiết bị cắt lọc sét 1 pha là gì?

Tham khảo thêm thông tin về: Thiết bị cắt lọc sét 1 pha

Những nơi có nguy cơ bị sét đánh trực tiếp cao sẽ được lắp đặt thiết bị cắt lọc sét 1 pha.

Thiết bị cắt lọc sét 1 pha là thiết bị chống sét cấp 1, hay thiết bị cắt sét đường nguồn.

Đây là thiết bị bảo vệ sơ cấp, thường được lắp đặt tại đầu nguồn của hệ thống điện 1 pha để đảm bảo an toàn cho hệ thống này.

Thiết bị cắt sét đường nguồn được xem là thiết bị quan trọng giúp bảo vệ các thiết bị điện, công nghệ, thiết bị điện tử, công trình. Hiểu một cách đơn giản, thiết bị này giúp đường dây điện gần đó tránh bị sét đánh thẳng vào.

Các tia sét đánh trực tiếp vào thiết bị điện mới gây ra thiệt hại. Bên cạnh đó, sét lan truyền cũng có thể gây hư hỏng cho các thiết bị điện, điện tử. Tia sét đánh có thể tạo ra xung cảm ứng điện dù cách xa cả 2km. Chính các xung cảm ứng điện này có thể làm hỏng các thiết bị của công trình.

Tính từ vị trí bị sét đánh, các thiết bị chống sét cấp 1 giúp bảo vệ hệ thống rộng đến 2km. Các thiết bị này được đặc trưng bởi dòng điện dạng sóng 10/350 µs. Do đó, bạn hoàn toàn có thể yên tâm hơn về mức độ an toàn cho các thiết bị điện, điện tử, viễn thông của mình nếu đã lắp đặt hệ thống cắt sét.

Thiết bị cắt lọc sét 3 pha là gì?

Tham khảo thêm thông tin về: Thiết bị cắt lọc sét 3 pha

Với thiết bị cắt sét 3 pha, bạn sẽ giải quyết được các vấn đề dòng điện sét đánh lan truyền.

Thiết cắt lọc sét 3 pha bảo vệ các thiết bị được mắc trong mạng đường cấp nguồn 3 pha, nhờ cơ chế giúp tránh ảnh hưởng của dòng sét trên đường cấp nguồn này.

Từ đó, các thiết bị trong công trình như hệ thống điện, điện tử, cũng được đảm bảo an toàn. Đồng thời, nhờ tránh được các hư hỏng, nguy cơ cháy nổ, các thiết bị này cũng giúp bảo vệ an toàn cho con người.

Cấu tạo thiết bị như thế nào?

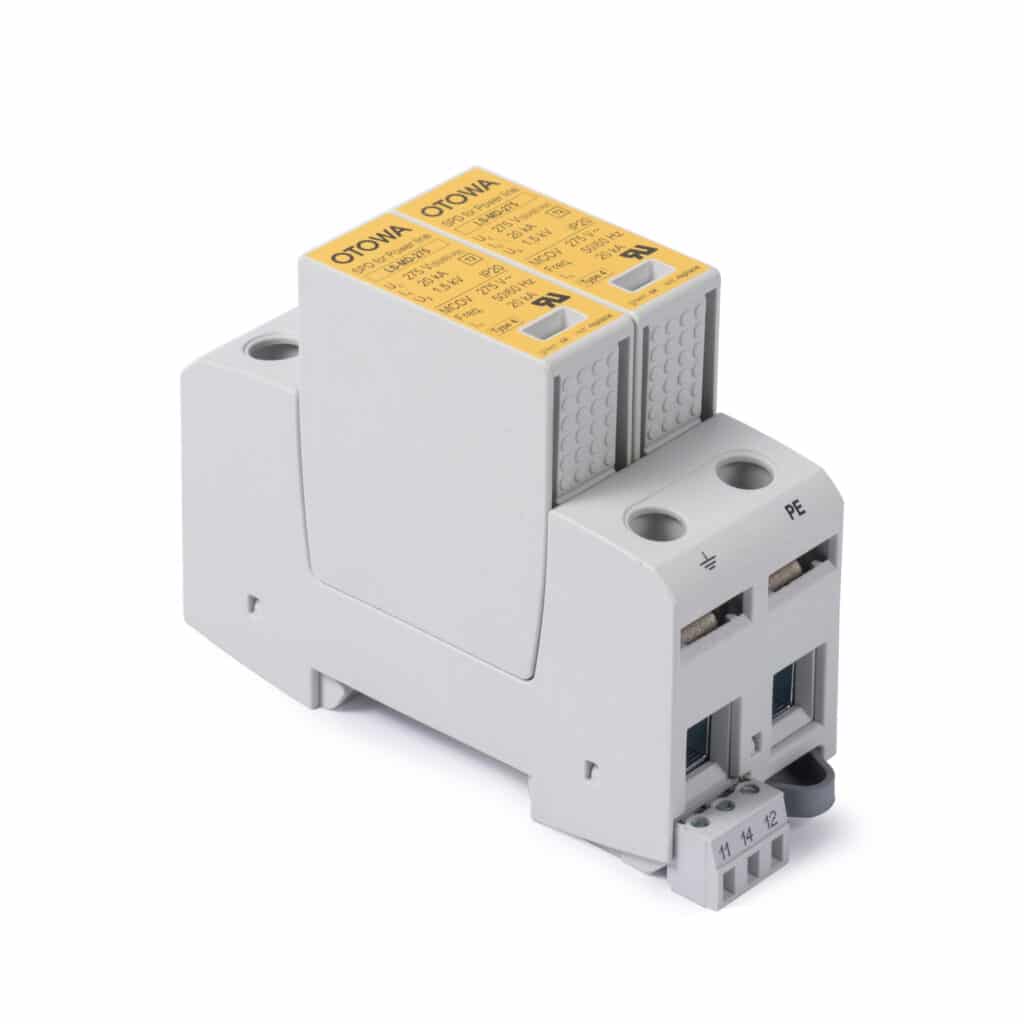

Hệ thống cắt sét gồm thiết bị cắt sét sơ cấp, hệ thống lọc thông thấp, thiết bị cắt sét thứ cấp.

Các thiết bị cắt lọc sét có cấu trúc chung bao gồm: thiết bị cắt sét sơ cấp, hệ thống lọc thông thấp, thiết bị cắt sét thứ cấp.

• Cắt sét sơ cấp có nhiệm vụ triệt tiêu năng lượng xung sét. Đây là tầng bảo vệ đầu tiên, có khả năng chịu đựng dòng xung sét từ 40KA, 70KA hoặc 100KA. Tầng này sử dụng công nghệ SAD, MOV, GDT, được đấu nối giữa các dây pha/trung tính.
• Lọc thông thấp làm suy giảm nhiễu của dây - đất và dây - dây. Cấp lọc này giúp làm suy giảm tiếp các điện áp đột biến đã được cắt ở cáp sơ cấp. Ngoài ra, tầng lọc thông thấp cũng triệt tiêu những tạp âm nhiễu vào hệ thống phân phối điện có tần số khoảng 800Hz.
• Cắt sét thứ cấp có nhiệm vụ bảo đảm an toàn tối đa cho các thiết bị được bảo vệ. Tầng cắt sét này sẽ cắt các điện áp cao còn thừa lại sau khi đã qua hai cấp bảo vệ trước đó. Bên cạnh đó, cắt sét thứ cấp còn triệt được các xung quá áp tạo ra từ phía sau tải do khởi động, đóng ngắt các thiết bị điện. Tầng thứ cấp của thiết bị cắt sét được đấu nối sau bộ lọc LC, chịu được dòng sét 25KA, 40KA hoặc 70KA.

Tham khảo bảng báo giá thiết bị chống sét lan truyền

Thiết bị cắt lọc sét có quan trọng không?

Các thiết bị cắt sét có thể cắt được nhiều xung sét, chịu được dòng quá áp cao và có điện áp dư thấp. Thiết bị vừa cắt, vừa lọc được xung sét, triệt tiêu hoàn toàn quá dòng và xung quá điện áp trên dây cấp nguồn. Điều này giúp hạn chế tối đa ảnh hưởng của dòng sét lên các thiết bị và đảm bảo chúng hoạt động bình thường.

Thiết bị cắt sét có thể giúp gia chủ hay nhà đầu tư đạt được những lợi ích như:

• Giảm được nhiều thiệt hại, chi phí sửa chữa, thay thế thiết bị, hay chi phí phục hồi lại những dữ liệu quan trọng.
• Tránh hư hỏng cho thiết bị điện, điện tử, không ảnh hưởng quy trình vận hành, sản xuất của doanh nghiệp.
• Không bị gián đoạn hoạt động sản xuất, kinh doanh nên tránh tổn thất của việc khách hàng không hài lòng.

Thiết bị cắt lọc sét 1 pha nào tốt?

Otowa LS-N2720S phù hợp cho tủ tổng cấp 2, có điện áp định mức là 230V.

Các thiết bị cắt sét yêu cầu phải có tiêu chuẩn kỹ thuật rất cao để đảm bảo an toàn tối đa cho công trình. Thế nên, bạn nên chọn những sản phẩm chất lượng, có nguồn gốc rõ ràng. Một trong những sản phẩm cắt sét 1 pha tốt nhất, được nhiều khách hàng dùng nhất hiện nay là Otowa LS-N2720S.

• Otowa LS-N2720S là thiết bị bảo vệ thứ cấp cho hệ thống điện 1 pha.
• Sản phẩm đạt tiêu chuẩn EN 61643-11/IEC 61643-11.
• Thiết bị có điện áp định mức (Un) là 230V (50/60Hz), phù hợp cho tủ tổng cấp 2.
• Otowa LS-N2720S chịu được xung lan truyền 8/20µ, gồm giá đỡ bảo vệ dạng cắm, mô-đun.
• Việc thay thế mô-đun bảo vệ cũng rất đơn giản, thuận tiện
• Có đèn báo lỗi và trạng thái hoạt động
• Có thiết bị giám sát tốc độ điều khiển nhiệt động. Giúp phát hiện các xung lan truyền vô cùng nhanh chóng.

Thiết bị cắt lọc sét 3 pha nào tốt?

Chúng tôi đề xuất bạn lựa chọn 1 trong các sản phẩm sau:

• Otowa LD-PS2550S
• Otowa LS-T3820S

Thiết bị chống sét 3 pha Otowa LD-PS2550S

Đây là thiết bị bảo vệ cấp 1 giúp:

• Bảo vệ cho đường nguồn 3 pha
• Bảo vệ điện áp thấp và được sử dụng cho tủ tổng cấp 1
• Otowa LD-PS2550S chịu được dòng xung trực tiếp 10/350µs (50kA), xung lan truyền 8/20µs
• Có thể chịu dòng điện lên đến 50 kArms
• Sản phẩm có điện áp định mức (Un): 230V (50/60Hz).
• Thiết bị có điện áp định mức (Un) là 230V (50/60Hz). Phù hợp cho tủ tổng cấp 2
• Có modun thay thế
• Không cần công cụ hỗ trợ
• Có đèn báo trạng thái hoạt động

Thiết bị cắt sét LS-T3820S

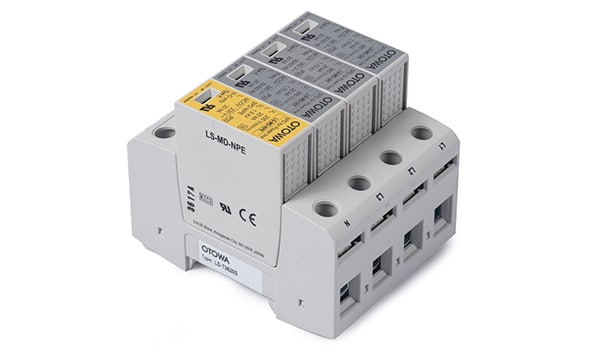

Otowa LS-T3820S có khả năng phát hiện dòng xung lan truyền nhanh.

Otowa LS-T3820S giúp bảo vệ cho hệ thống TN-S và TT (mạch “3+1) với tiếp điểm báo hiệu từ xa.

• Thiết bị sử dụng cho tủ tổng cấp 2
• Chịu được dòng xung lan truyền 20kA (8/20µ)
• Thiết bị giúp chống sét lan truyền đường điện 3 pha cấp 2
• Thường dưới dạng mô-đun
• Otowa LS-T3820S được sản xuất theo tiêu chuẩn EN 61643-11/IEC 61643-11
• Có thiết bị giám sát tốc độ điều khiển nhiệt động
• Có khả năng phát hiện dòng xung lan truyền nhanh
• Ngoài ra, nhờ các bóng bán dẫn oxit kẽm nặng nên khả năng phóng điện được tăng lên.

Tổng kết

Tham khảo thêm:

• Tiêu Chuẩn Và Quy Trình Kiểm Định Hệ Thống Chống Sét
• Cách lắp đặt hệ thống chống sét lan truyền hiệu quả

Thiết bị cắt lọc sét là thiết bị không thể thiếu cho mọi công trình. Các thiết bị này giúp hạn chế thiệt hại do sét gây ra. Hơn thế nữa, chúng còn giúp bảo vệ an toàn cho con người trong các công trình.
