Hàn hóa nhiệt là gì? Ưu điểm và vai trò của hàn hóa nhiệt

Phương pháp hàn hóa nhiệt được ứng dụng rất nhiều trong ngành kỹ thuật. Trong đó hệ thống chống sét ứng dụng phương pháp hàn hóa nhiệt rất phổ biến. Ưu điểm mà mối hàn hóa nhiệt mang lại cho hệ thống chống sét lan truyền là gì?

Hàn hóa nhiệt là gì? Ưu điểm và vai trò của hàn hóa nhiệt

Phương pháp này hỗ trợ hệ thống chống sét hoạt động hiệu quả và tối ưu nhất. Cùng tìm hiểu những ưu điểm của hàn hóa nhiệt trong bài viết dưới đây.

Hàn hóa nhiệt là gì?

Hàn hóa nhiệt là phương pháp tạo liên kết giữa các vật liệu bằng đồng, cọc đồng, cáp đồng, cọc tiếp địa,.. của hệ thống tiếp địa chống sét.

Khi xây dựng hệ thống nối đất an toàn hay hệ thống tiếp địa chống sét. Các kết nối giữa các vật liệu phải đảm bảo dẫn điện tốt, bền chắc trong suốt tuổi thọ của hệ thống. Vì thế sử dụng hàn hoá nhiệt là sự lựa chọn tốt nhất.

Phản ứng hàn hóa nhiệt đủ để làm nóng chảy và hàn các vật liệu như băng đồng, cọc đồng, cáp đồng, cọc tiếp địa, cáp thép, cọc thép mạ đồng, cọc sắt với cáp đồng trong hệ thống tiếp đất chống sét, hệ thống tiếp đất an toàn điện hoặc nối dây chống sét.

Ưu điểm của hàn hóa nhiệt là gì?

• Hàn hóa nhiệt GOLDWELD mạng đến ưu điểm vượt trội so với phương pháp cổ điển là dùng Kẹp.
• Mối hàn có khả năng dẫn được dòng điện lớn và lặp lại, không bị gia tăng điện trở theo thời gian.
• Không cần sử dụng nguồn điện. Thi công dễ dàng nhanh chóng và an toàn sử dụng.
• Mối hàn đẹp, bền vĩnh cửu, không bị ăn mòn.
• Có thể liên kết với bất kỳ kiểu nối nào (kiểu chữ T, chữ +, ngã ba, song song….) Tiết kiệm giảm chi phí đáng kể cho người dùng.

Nguyên lý hoạt động của hàn hóa nhiệt là gì?

Hàn hóa nhiệt GOLDWELD là phương pháp sử dụng phản ứng nhiệt nhôm/ toả nhiệt:

3CU2O + 2AL = 6CU + AL2O3 + Nhiệt

Làm nóng chảy kim loại để kết nối các vật liệu bền vĩnh cửu.

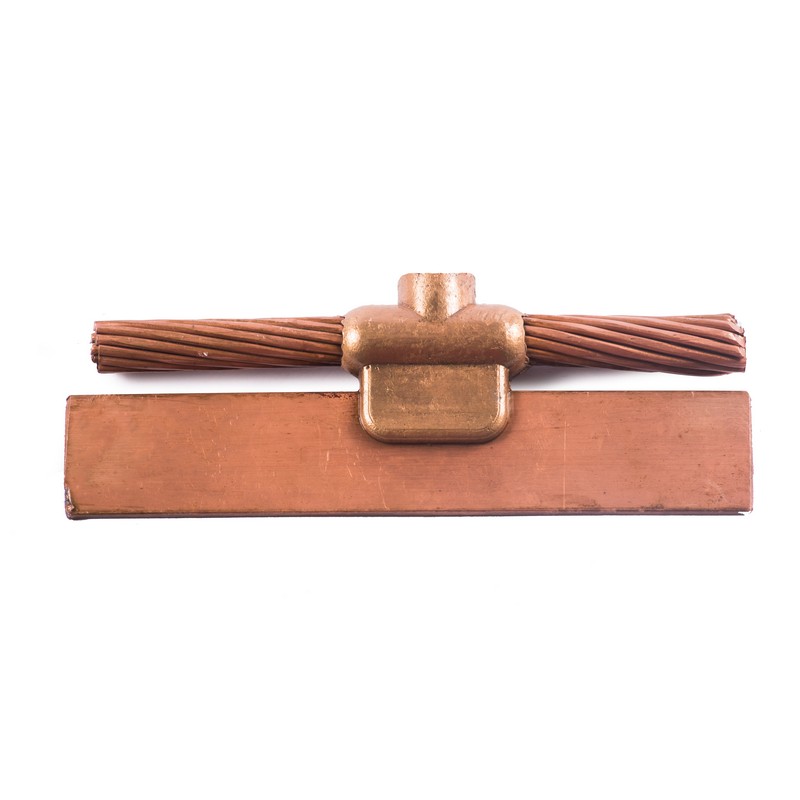

Bột hàn hóa nhiệt GOLDWELD sẽ được đốt cháy thành dạng lỏng trong khuôn hàn bằng graphit với nhiệt độ trong khuôn có thể lên đến hàng nghìn độ C tạo ra các kết nối vĩnh viễn giữa các vật liệu cọc tiếp địa thép và dây đồng, cọc thép mạ đồng và cọc đồng, cáp đồng với cáp đồng, cáp đồng với băng đồng, băng đồng với băng đồng…

Xem video các bước hàn hóa nhiệt đạt chuẩn:

Vật liệu cần thiết của hàn hóa nhiệt là gì?

Chúng ta cần chuẩn bị đầy đủ thiết bị để thực hiện hàn hóa nhiệt, cũng như đảm bảo an toàn và hiệu quả công việc cao.

• Bộ dụng cụ thi công lắp đặt hàn hóa nhiệt
• Khuôn hàn hóa nhiệt
• Các loại khuôn hàn hóa nhiệt
• Kẹp khuôn hàn hóa nhiệt
• Thuốc hàn hóa nhiệt

Bộ dụng cụ thi công lắp đặt hàn hóa nhiệt

• Bao tay: đầu tiên cần chuẩn bị vật dụng để bảo vệ đôi tay bạn không bị bỏng khi thực hiện. Nên dùng bao tay chuyên dụng cho hàn nhiệt.
• Kính bảo vệ: là một trong những vật dụng quan trọng hàng đầu để bảo vệ bạn khi làm việc, đảm bảo mắt không bị tia lửa bắn vào.
• Đèn khò gas: Dùng làm nóng khuôn hàn.
• Súng mồi hàn để bắn lửa thuốc hàn hóa nhiệt
• Xẻng cạo xỉ: Cạo xỉ (nếu có) bị dính vào khuôn hàn.
• Chuẩn bị cọ để làm sạch khuôn hàn.
• Bàn chải: để làm sạch các thiết bị cần hàn.

Khuôn hàn hóa nhiệt là gì?

Khuôn hàn hóa nhiệt được sử dụng để điều hướng dòng kim loại bị nóng chảy, hình thành mối hàn hoàn chỉnh. Vật liệu dùng để làm khuôn hàn hóa nhiệt là Carbon Graphite. Các khuôn hàn hóa nhiệt có khả năng chịu nhiệt cao.

Khuôn hàn để điều hướng dòng kim loại nóng chảy

Lưu ý rằng mỗi loại khuôn chỉ hàn được duy nhất một kiểu hàn. Bạn cần kết hợp kẹp khuôn hàn hóa nhiệt để cố định khuôn.

Các loại khuôn hàn hóa nhiệt

• Khuôn hàn cho thanh đồng, hoặc nhôm (dùng cho cọc tiếp địa)
• Khuôn hàn cho cáp (dành cho cáp)
• Khuôn hàn cho cáp (dành cho cọc tiếp địa)
• Khuôn hàn cho cáp (dùng cho thanh đồng/nhôm)

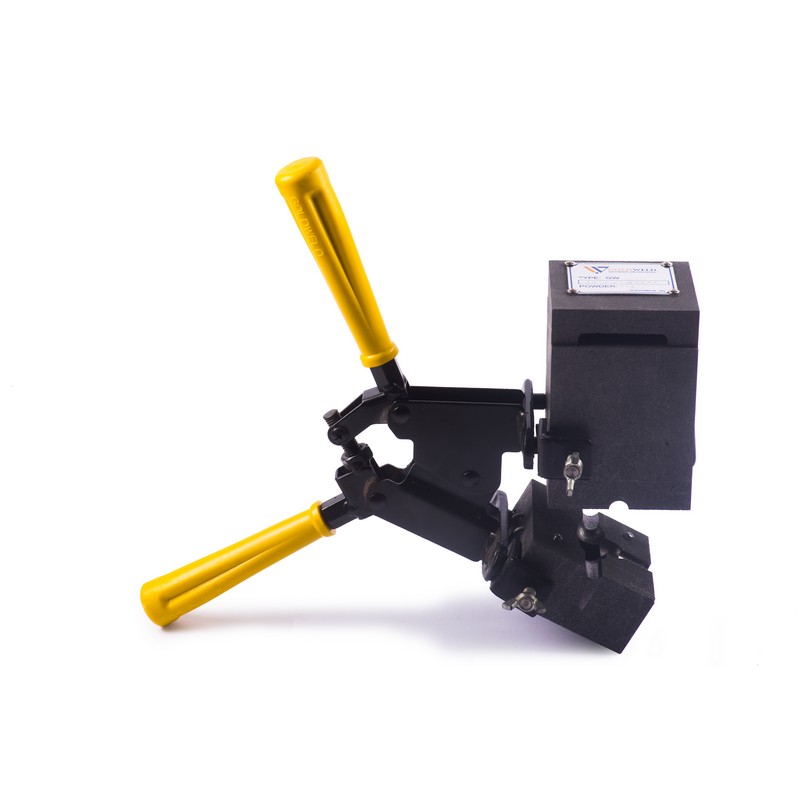

Kẹp khuôn hàn hóa nhiệt

Kẹp khuôn hàn hóa nhiệt dùng kết hợp với khuôn hàn để giữ cố định khuôn, ngăn dòng kim loại không cho chúng chảy ra ngoài khi hàn. Kẹp khuôn hàn còn dùng thao tác, nắm giữ, di chuyển các thành phần của khuôn hàn, hạn chế nguy hiểm cho người thực hiện. Kẹp khuôn hàn có thể dùng được với hầu hết các loại khuôn, độ bền và khả năng chịu nhiệt, chịu lực cao, dễ cầm nắm và thao tác.

Thuốc hàn hóa nhiệt là gì?

Thuốc hàn cần dễ gõ xỉ, không có rỗ khí và vết nứt, trong mối hàn ít bị khí có hại tác dụng. Thuốc còn dùng để bảo vệ kim loại nóng chảy khỏi bị tác dụng của các khí có hại trong không khí. Bên cạnh đó làm ổn định hồ quang trong quá trình hàn.

Các bước hàn hóa nhiệt an toàn

Khi đã tìm hiểu về "Hàn hóa nhiệt là gì?", ắt hẳn độc giả cần biết các bước để thực hiện thao tác hàn hóa nhiệt an toàn bao gồm:

• Bước 1: Lựa chọn thuốc hàn và khuôn hàn đúng chủng loại cần thiết.
• Bước 2: Vệ sinh khuôn hàn và đặt thiết bị chính xác
• Bước 3: Kẹp giữ khuôn
• Bước 4: Đổ thuốc hàn vào khuôn
• Bước 5: Bắt lửa
• Bước 6: Hoàn thành, vệ sinh mối hàn

Bước 1: Lựa chọn thuốc hàn và khuôn hàn đúng chủng loại cần thiết.

Bạn cần lựa chọn đầy đủ số lượng cáp, cọc phi theo mối hàn mà mình thực hiện. Đảm bảo vệ sinh sạch sẽ, để khô các vật dụng cần hàn.

Bước 2: Vệ sinh khuôn hàn và đặt thiết bị chính xác

Bạn mở khuôn hàn để vệ sinh, đặt các thiết bị cần hàn vào chuẩn xác theo từng loại sao cho cọc, cáp, khuôn mang tính cố định.

Bước 3: Kẹp giữ khuôn

Dùng tay kẹp và giữ khuôn hàn cố định. Sau đó, có thể sử dụng đất sét hoặc miếng chit chuyên dụng chít vào các mép lỗ của cáp, cọc và khuôn hàn. Việc này giúp thuốc hàn không bị chảy ra từ các khe hở khi các phản ứng nhiệt nhôm xảy ra.

Bước 4: Đổ thuốc hàn vào khuôn

Trước tiên cần đặt miếng nhôm mỏng xuống đáy khuôn che kín lỗ nhỏ ở đáy khuôn. Tiếp đến đổ thuốc hàn vào khuôn, rải thuốc mồi hàn lên trên thuốc hàn để bắt lửa dễ dàng. Sau đó đậy lắp khuôn hàn.

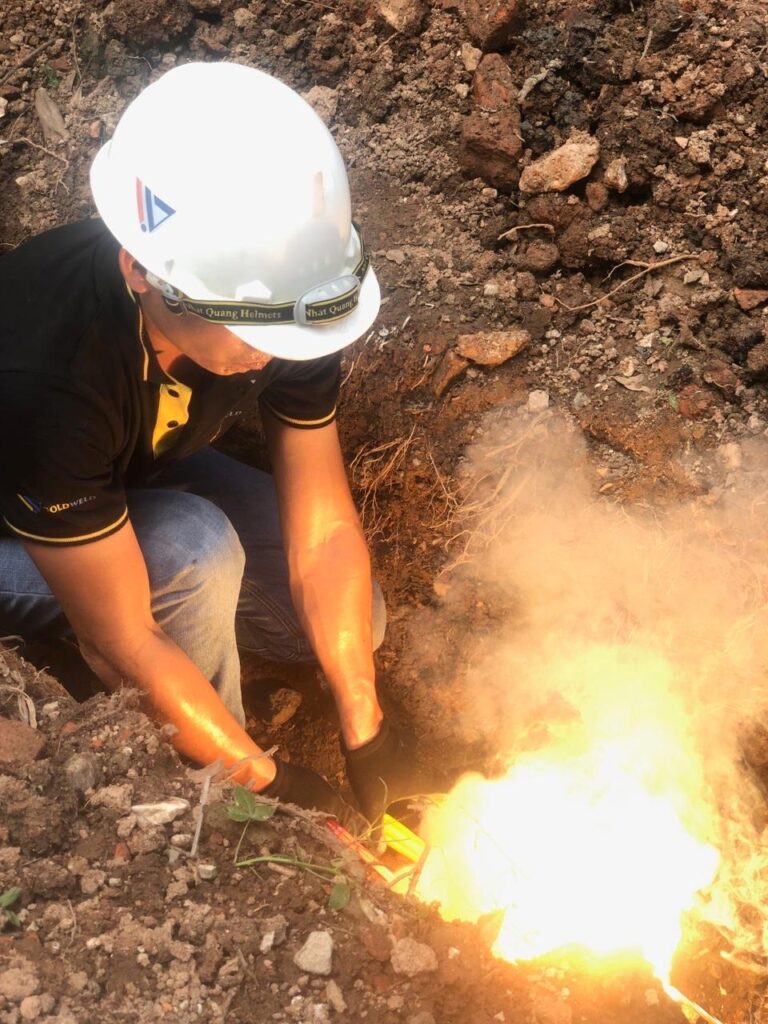

Bước 5: Bắt lửa

Dùng súng mồi hàn bắn lửa vào phần thuốc mồi hàn ở mép khe của khuôn hàn.

Bước 6: Hoàn thành, vệ sinh mối hàn

Sau bước 5, bạn chờ vài phút cho mối hàn nguội. Sau đó mở tay kẹp và khuôn ra và làm sạch, vệ sinh mối hàn.

Chờ 10-15 phút rồi vệ sinh khuôn sau đó mới tiếp tục quá trình hàn tiếp theo.

Tổng hợp lỗi thường gặp trong quá trình hàn hóa nhiệt

Chúng tôi xin chia sẻ một số tình huống thường hay gặp phải khi thi công hàn hóa nhiệt. Kinh nghiệm này được CHONGSET.VN rút ra sau rất nhiều công trình dự án lớn nhỏ khác nhau:

Thi công hàn tiếp địa, hàn hóa nhiệt thường gặp rất nhiều tình huống khác nhau. Nguyên nhân có thể do khách quan lẫn chủ quan. Các vấn đề này tưởng như đơn giản tuy nhiên gây vô vàn khó khăn nếu chúng ta không nắm rõ:

• Nguyên lý sử dụng thuốc, khuôn hàn hóa nhiệt
• Bản chất vấn đề và cách xử lý

Lỗi do thiếu thuốc hàn hóa nhiệt khi hàn

Lí do xuất phát do nhiều đơn vị thi công do tiết kiệm chi phí quá mức. Thường họ sẽ giảm bớt lượng thuốc hàn cho từng mối hàn dẫn đến mối hàn hóa nhiệt bị lõm, không đầy. Việc này làm mối hàn không ôm bám chắc vào cáp, cọc và trông rất xấu. Để khắc phục chúng ta cần cho đúng lượng thuốc theo như tiêu chuẩn sản xuất của từng hãng và từng mẫu khuôn hàn tương ứng.

Lỗi bắt nguồn do cáp, cọc không khớp với khuôn hàn hóa nhiệt là do gì?

Khuôn hàn hóa nhiệt, cáp, cọc thông số khác nhau không khớp. Thường là cáp và cọc nhỏ hơn so với rãnh khuôn hàn hóa nhiệt. Cuối cùng dẫn đến phản ứng hóa nhiệt thuốc hàn hóa nhiệt sẽ bị chảy qua các khe giữa khuôn hàn và cáp và cọc… .Làm cho mối hàn bị thiếu hụt đồng thời không đảm bảo khả năng kết dính. Để giải quết dứt điểm chúng ta nên dùng miếng đất chuyên dụng để bịt và chít. Chít hay có tên gọi là Duct seal compound Leewelds làm kín các khe hở giữa khuôn và cáp và cọc là có thể khắc phục được lỗi này.

Lỗi xuất phát do hàn gấp khi khuôn hàn chưa nguội

Nguyên nhân do vội hoặc cần hàn gấp giữa các lần hàn khi khuôn hàn hóa nhiệt chưa nguội. Khuôn hàn còn nóng lại không có găng tay chuyên dụng cho kỹ thuật thi công dẫn đến khó đặt các thiết bị cáp, cọc vào khuôn.

Điều này dẫn đến khó điều chỉnh và giữ khuôn cố định, cho khớp và chuẩn. Cuối cùng làm cho khi hàn làm cho mối hàn bị lỗi, bị lệch, và không đảm bảo. Để khắc phục người ta chờ cho khuôn hạ nhiệt hay nguội bớt. Chờ sau khoảng 10-15 phút rồi hàn tiếp. Khi đó sẽ dễ điều chỉnh khuôn và các thiết bị hơn. Tùy từng loại khuôn, khả năng giữ nhiệt khác nhau thì thời gian sẽ khác nhau.

Lỗi do dùng khuôn hàn không đúng chủng loại, kiểu mối hàn cần hàn

Điều này dẫn đến khó hàn trong quá trình thi công. Mối hàn không được đẹp và đảm bảo. Nguyên nhân do nhiều trường hợp tận dụng 1 kiểu khuôn để hàn cho nhiều kiểu mối hàn khác nhau. Mục đích có thể để tiết kiệm chi phí khuôn hàn. Thực tế khi chúng ta sử dụng khuôn hàn không đúng kiểu và không phù hợp với cáp và cọc sẽ dẫn tới khó hàn và tốn thuốc hàn.Ngoài ra còn một số lỗi khác trong việc thao tác, chuẩn bị như:

• Đặt cáp, cọc vào khuôn không cố định chắc chắn lỏng lẻo
• Tay cầm khuôn chưa được kẹp chặt trước khi hàn, cáp và cọc, băng đồng…bị bẩn, ẩm ướt không khô ráo dẫn đến khó kết dính mối hàn
• Hàn mặt phẳng, hàn bản bích thì cần thiết phải dùng bộ khò và khó nóng khuôn, cáp, bản bích trước khi hàn….

Hy vọng thông tin bài viết cung cấp sẽ giúp bạn hiểu hơn về hàn nhiệt hóa nhiệt. Chúc các bạn ứng dụng tốt phương pháp hàn hóa nhiệt và làm việc thành công!
